弊社で培われた技術や知識を活かし設計から製造まで、お客様のニーズに沿った様々な機器の受注生産を行います。
キリンジャッキ(TS)
キリンジャッキは、山留支保工の接続部に、或いは嵩上げ工事の支承部として使用します。土の圧力（土圧）や水圧を受ける切梁の長さを、ジャッキハンドルで寸法調整し、設置します。
製品情報
| Model No | TS-20D | TS-25D | TS-30D | TS-35D | TS-40D | |
|---|---|---|---|---|---|---|
| 適用H型鋼 | H200 | H250 | H300 | H350 | H400 | |
| 耐力 | KN | 700 | 900 | 1,300 | 1,800 | 2,000 |
| tf | 70 | 90 | 130 | 180 | 200 | |
| 機高 | mm | 600 | 382 | 388 | 540 | 510 |
| 有効ストローク | mm | 140 | 138 | 132 | 150 | 190 |
| 重量 | kg | 61 | 58 | 81 | 143 | 168 |

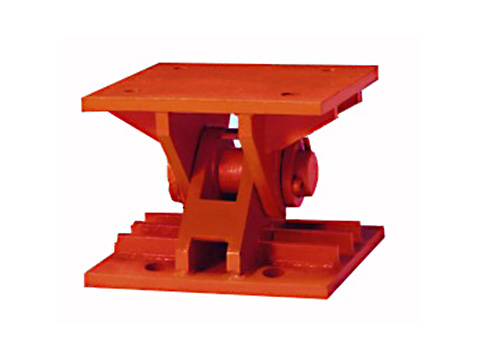

ユニバーサルジョイント(TU)
ユニバーサルジョイントは、腹起しと切梁の軸手や其の他の支承部として使用される一方向の角度が自由な部材です。
※画像は1軸ジョイントです。2軸でも製作可。
製品情報
| Model No | TU-25 | TU-30 | TU-35 | TU-40 | |
|---|---|---|---|---|---|
| 適用H型鋼 | H200・H250 | H300 | H350 | H400 | |
| 耐力 | （KN） | 500 | 500 | 500 | 500 |
| （tf） | (50) | (50) | (50) | (50) | |
| 重量 | （kg） | 20 | 20 | 35 | 45 |
油圧式荷重測定器(DG)
DG型土圧計は根切り山留工事に於いて、切梁にかかる軸力を測定する為に開発されたものですが、近年、免震工法の供試体としてのニーズも高まっています。
製品情報
| Model No | DG-10 | DG-15 | DG-20 | DG-25 | DG-30 | DG-40 | DG-50 |
|---|---|---|---|---|---|---|---|
| 耐力（KN） | 1,000 | 1,500 | 2,000 | 2,500 | 3,000 | 4,000 | 5,000 |
| ストローク（mm） | 15 | 30 | |||||
| 厚さ（mm） | 190 | 200 | 210 | 230 | 270 | 280 | |
| 外径（mm） | 210 | 240 | 255 | 275 | 310 | 340 | 405 |
| 重量（Kg） | 40 | 50 | 60 | 67 | 96 | 135 | 210 |
鉄板矯正機
本装置は、油圧シリンダを利用して、おもに敷鉄板の曲がりや歪みを修正する装置で、油圧シリンダを移動させることにより任意の個所の修正を行うことができます。
油圧シリンダの移動は電動で、油圧シリンダの上下は電磁弁を使用しているため押しボタン操作だけで1人作業が作業が可能となります。
特殊用途ジャッキ
さまざまな用途の油圧ジャッキも製作いたします。大きな反力を必要とする現場から、機高幅が少ない場所での施工用途にも対応いたします。
※上記以外にも、使用場所や用途に合わせた油圧機器を設計、製造致します。
